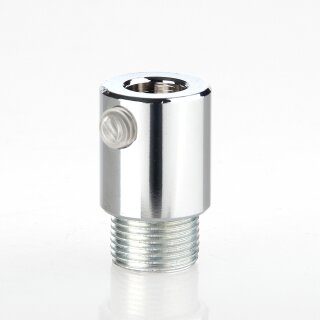

Die Zugentlastung Messing verchromt mit M13x1 Außengewinde ist ein hochwertiges Bauteil für den professionellen Lampen- und Leuchtenbau.
Sie sorgt für eine sichere Befestigung von Lampenkabeln an Fassungen oder Leuchtenteilen und verhindert zuverlässig das Herausziehen des Kabels – eine wichtige Sicherheitsmaßnahme gegen Kabelbruch und Kurzschluss.
Durch die hochglanzverchromte Oberfläche fügt sich diese Zugentlastung perfekt in moderne oder sichtbare Leuchtendesigns ein.
Der größere Innendurchmesser von 8,5 mm ermöglicht die Nutzung auch mit Textilkabeln oder PVC-Kabeln mit integriertem Stahlseil.
Das beiliegende Gewinderohr M13x1×15 mm erlaubt eine flexible Montage – weitere Rohrlängen sind auf Anfrage erhältlich.
Technische Daten
Preisangabe: 1 Zugentlaster
Material: Messing
Oberfläche: Verchromt
Farbe: Chrom glänzend
Gewinde: M13x1 Außengewinde
Länge Innengewinde: 8,5 mm
Höhe: 18 mm
Durchmesser: 16 mm
Durchgang: ca. 8,5 mm
Madenschraube: M6×6 mm, Kunststoff transparent
Lieferumfang: Zugentlaster inkl. Gewinderohr M13x1×15 mm (andere Längen möglich)
Verwendung: Für Fassungen mit M13x1 Innengewinde oder passende Gewinderohre
Kabelkompatibilität
Diese Zugentlastung eignet sich für:
• 2-adrige oder 3-adrige PVC-Kabel (0,75 mm²)
• Textilkabel bis Ø 8,5 mm
• PVC-Kabel mit integriertem Stahlseil
Tipp für Textilkabel:
Schieben Sie die Textilummantelung etwas zurück, kürzen Sie die Adern leicht und ziehen die Ummantelung wieder nach vorn. So lässt sich das Kabel einfach durch die Zugentlastung führen.
Wichtig: Bei Zugentlastungen aus Metall ist ein 3-adriges Kabel (mit Schutzleiter) verpflichtend.
Montagehinweise
In Lampenfassungen:
Vor dem Eindrehen muss die Sicherungsschraube im Fassungskopf gelöst werden, um das M13x1-Feingewinde nicht zu beschädigen. Nach der Montage wird sie wieder leicht angezogen.
In Kabeldurchführungen:
Bei dünnen Materialstärken (z. B. Blech) kann der Zugentlaster direkt eingeschraubt werden. Für stärkere Materialien empfiehlt sich ein Innengewinde-Zugentlaster mit zusätzlichem Gewinderohr, Unterlegscheibe und Mutter.
Vorteile
• Massives Messing, hochglanzverchromt
• Mit M13x1 Außengewinde und Gewinderohr inklusive
• Ideal für Textil- und PVC-Kabel bis 8,5 mm
• Mit transparenter Madenschraube M6×6 mm
• Dekorative Optik für sichtbare Leuchtenbereiche
• Sichere Kabelbefestigung nach VDE-Standard
Kaufen bei Radio Kölsch Hamburg
Bestellen Sie die Zugentlastung Messing verchromt 18×16 mm mit M13x1 Außengewinde bequem online im
Radio Kölsch Onlineshop oder besuchen Sie uns direkt in Hamburg:
Radio Kölsch Hamburg
Eiffestraße 598, 20537 Hamburg-Hamm
Telefon: 040 / 653 00 81
Seit 1922 Ihr Fachgeschäft für Lampenreparaturen, Leuchtenteile und Elektrobedarf.
