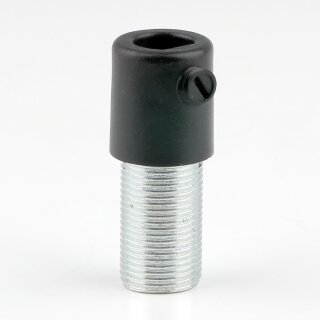

Diese Zugentlastung aus Kunststoff in Schwarz mit M13x1x20 Metall-Außengewinde ist die ideale Lösung für den sicheren Anschluss von Kabeln in Lampen und Leuchten.
Der Klemmnippel verhindert zuverlässig das unbeabsichtigte Herausziehen des Kabels aus der Fassung und schützt so vor Kurzschluss oder Kabelbruch.
Dank der robusten Kombination aus Kunststoffkörper und verzinktem Metallgewinde bietet dieses Bauteil eine langlebige, sichere und optisch dezente Lösung für den professionellen Lampenbau.
Technische Daten
Preisangabe: 1 Klemmnippel
Material: Kunststoff / Gewinde Metall verzinkt
Farbe: Schwarz
Außengewinde: M13x1x20
Höhe: 24 mm
Außendurchmesser: 16 mm
Länge des Außengewindes: 20 mm
Durchgang: ca. 8,5 mm
Innendurchmesser der Kabeldurchführung: ca. 8,5 mm
Verwendung: Für Lampenfassungen mit M13x1 Innengewinde oder auf M13x1 Gewinderöhrchen
Anwendung und Vorteile
Klemmnippel dieser Art werden oberhalb der Lampenfassung in das M13x1 Innengewinde eingeschraubt und dienen der Zugentlastung des Kabels.
So bleibt das Anschlusskabel fest fixiert und eine sichere elektrische Verbindung gewährleistet.
Vorteile:
• Sichere Zugentlastung für Lampenfassungen
• Stabile Kombination aus Kunststoff und Metall
• Passend für alle gängigen M13x1 Gewinde
• Ideal für Textilkabel und PVC-Kabel bis 8,5 mm
• Robuste Ausführung – unauffälliges, schwarzes Design
Kabelkompatibilität
Der Innendurchmesser beträgt ca. 8,5 mm, geeignet für:
• 2-adrige und 3-adrige PVC-Kabel (0,75 mm²)
• Textilkabel bis 8,5 mm Außendurchmesser
Tipp für Textilkabel:
Schieben Sie die Textilummantelung leicht zurück, kürzen Sie das Innenkabel und ziehen Sie die Ummantelung anschließend wieder vor.
So lässt sich das Kabel einfach und sicher durch die Zugentlastung führen.
Hinweis:
Bei Verwendung von Zugentlastungen mit Metallgewinde sollte stets ein 3-adriges Kabel mit Schutzleiter eingesetzt werden.
Montagehinweise
Zugentlaster in Lampenfassung verschrauben:
Vor dem Einschrauben sollte die Sicherungsschraube in der Fassung gelöst werden, um das Feingewinde zu schützen.
Nach der Montage die Schraube wieder leicht anziehen – für sicheren Halt und lange Lebensdauer.
Zugentlaster in Kabeldurchführungen befestigen:
Ideal bei dünnen Blechstärken.
Bei dickeren Materialien kann eine zusätzliche Befestigung mit Unterlegscheibe und Sechskantmutter erforderlich sein.
