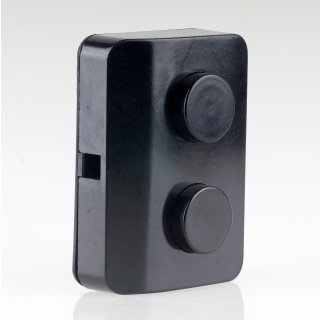

Doppel-Fußschalter Doppel-Fußtretschalter 92 × 64 mm Bakelit-Optik schwarz 250 V / 2 A
Dieser hochwertige Doppel-Fußschalter in klassischer Bakelit-Optik eignet sich ideal für die Reparatur, Modernisierung oder den Neubau von Steh-, Tisch- und Designerleuchten. Die beiden 1-poligen Druckschalter ermöglichen das getrennte Schalten von zwei Leuchtquellen oder können auch für andere Schaltaufgaben im Leuchtenbau verwendet werden.
Das schwarze Gehäuse im zeitlosen Bakelit-Design passt sowohl zu klassischen als auch modernen Leuchten. Der Schalter verfügt über einen Anschluss für den Schutzleiter sowie über zwei integrierte Zugentlastungen, die für eine sichere Kabelführung sorgen.
Je nach Aufbau der Leuchte können 2- oder 3-adrige Netzkabel sowie 3- oder 4-adrige Lampenkabel verwendet werden. Dadurch eignet sich der Doppel-Fußschalter sowohl für schutzisolierte Leuchten mit Kunststofffassung als auch für Leuchten mit Metallgehäuse oder Metallfassung mit Schutzleiteranschluss.
Anwendungen
- Stehleuchten
- Tischleuchten
- Designerleuchten
- Leseleuchten
- Leuchten mit zwei Leuchtquellen
- Restaurierung historischer Lampen
- Reparatur defekter Fußschalter
- Individueller Lampen- und Leuchtenbau
Produktmerkmale
- Doppel-Fußschalter mit zwei separaten Druckschaltern
- Klassische Bakelit-Optik
- Schwarzes Gehäuse
- Zwei unabhängig schaltbare Stromkreise
- Anschluss für Schutzleiter vorhanden
- Zwei integrierte Zugentlastungen
- Robuste Ausführung
- Geeignet für Leuchten mit einer oder zwei Leuchtquellen
Technische Daten
- Typ: Doppel-Fußschalter / Doppel-Fußtretschalter
- Material: Kunststoff in Bakelit-Optik
- Farbe: Schwarz
- Länge: 92 mm
- Breite: 64 mm
- Höhe: 25 mm
- Schalter: 2 × 1-poliger Druckschalter
- Betriebsspannung: 250 V
- Maximalstrom: 2 A
- Anschluss für Schutzleiter: Ja
- Zugentlastungen: 2 Stück
- Geeignet für 2- und 3-adrige Netzkabel
- Geeignet für 3- und 4-adrige Lampenkabel
- Empfohlener Leitungsquerschnitt: 0,75 mm²
- Lieferumfang: 1 Doppel-Fußschalter
- Preisangabe: 1 Stück
Anschlusshinweis
Dieser Doppel-Fußschalter eignet sich für verschiedene Leuchtenausführungen.
- Der Anschluss der Eingangsspannung erfolgt wahlweise über ein 2-adriges Netzkabel oder ein 3-adriges Netzkabel mit Schutzleiter.
- Hinter dem Doppel-Fußschalter können 3- oder 4-adrige Lampenkabel angeschlossen werden.
- Für Leuchten mit zwei separat schaltbaren Leuchtquellen wird ein 4-adriges Lampenkabel verwendet. Dabei wird die spannungsführende Leitung (braun) mittels einer Brücke auf beide Druckschalter verteilt, sodass beide Leuchtquellen unabhängig voneinander geschaltet werden können.
Das dargestellte Verkabelungsbeispiel zeigt den Anschluss einer Leuchte mit zwei Leuchtquellen und dient ausschließlich als Anwendungsbeispiel.
