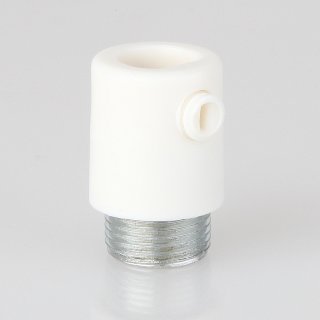

Der Zugentlaster weiß mit M13x1 Metall-Außengewinde ist eine hochwertige Kabelzugentlastung für den sicheren Anschluss von Lampenkabeln an Lampenfassungen, Leuchten oder Kabeldurchführungen.
Das Gehäuse besteht aus robustem Kunststoff, das Außengewinde aus verzinktem Metall. Durch das präzise Feingewinde M13x1 ist dieser Klemmnippel ideal für den Einsatz im Lampenbau und in der Leuchtenreparatur geeignet.
Er verhindert zuverlässig, dass das Kabel aus der Fassung herausgezogen wird, und schützt so vor Kurzschluss oder Kabelbrand.
Technische Daten
Preisangabe: 1 Zugentlaster
Material: Kunststoff / Metall (verzinkt)
Farbe: Weiß
Gewinde: M13x1 Außengewinde
Länge des Gewindes: 6 mm
Höhe: 24 mm
Außendurchmesser: 16 mm
Innendurchmesser (Kabeldurchführung): ca. 9 mm
Bauform: Klemmnippel mit Zugentlastung
Montage: Einschraubbar in M13x1 Innengewinde oder auf Gewinderöhrchen
Anwendung und Montage
Der Zugentlaster M13x1 wird oberhalb der Lampenfassung oder auf ein M13x1-Gewinderöhrchen geschraubt.
Er dient der mechanischen Sicherung des Anschlusskabels und schützt die elektrischen Verbindungen innerhalb der Fassung.
Montagehinweis:
Vor dem Einschrauben muss bei vielen Fassungen die im Deckel befindliche Sicherungsschraube gelöst werden, um das Feingewinde nicht zu beschädigen.
Nach der Montage wird diese Schraube wieder leicht angezogen, um die Verbindung zu sichern.
Bei dünnen Materialien wie Blech kann der Zugentlaster direkt verwendet werden.
Für dickere Materialien empfiehlt sich die Verwendung von Zugentlastern mit Innengewinde und zusätzlichem Gewinderohr – fixiert mit Unterlegscheibe und Mutter.
Kabelkompatibilität
Der Innendurchmesser beträgt ca. 9 mm – passend für:
• 2-adrige oder 3-adrige PVC-Kabel mit 0,75 mm²
• Textilkabel bis Ø 9 mm
Tipp für Textilkabel:
Schieben Sie die Textilummantelung leicht zurück, kürzen Sie die Innenleiter etwas und drehen Sie die Ummantelung wieder nach vorn. So lässt sich das Kabel einfacher durch den Zugentlaster führen.
Bitte beachten Sie: Bei Verwendung von Metall-Zugentlastern ist stets ein 3-adriges Kabel mit Schutzleiter erforderlich.
Einsatzbereiche
• Lampen- und Leuchtenbau
• Restaurierung und Reparatur von Leuchten
• Sicherung von Lampenkabeln an Fassungen
• Verwendung mit M13x1 Innengewinde oder Gewinderöhrchen
