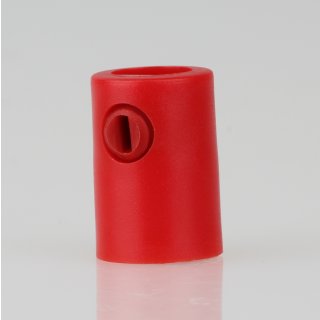

M10x1 IG Zugentlaster Zugentlastung 13x19mm für Kabel Kunststoff rot
- Preisangabe für 1 Zugentlaster
- Material Kunststoff
- Farbe rot
- M10x1 Innengewinde
- Höhe 19 mm
- Außendurchmesser 13 mm
- Tiefe vom Innengewinde 10 mm
- Innendurchmesser der Kabeldurchführung ca 6,5 mm
- Zugentlastung für E14 und E27 Lampen Fassung in Kunststoff, Metall und Porzellan. Klemmnippel werden oberhalb der Lampenfassung in das M10x1 Innengwinde oder auf M10x1 Gewinderöhrchen geschraubt. Klemmnippel dienen dazu, dass man das Lampenkabel nicht so schnell aus der Lampenfassung ziehen kann und somit ein Kurzschluss oder Kabelbrand verhindert wird.
Welche Kabel sind für Zugentlaster mit M10x1 Gewinde geeignet?
Der Innendurchmesser beträgt bei diesen Zugentlastungen ca. 6,9mm. Im Leuchtenbau verwendet man für Lampen, die mit normalen Leuchtmitteln betrieben werden, üblicherweise ein 2-adriges oder 3-adriges Kabel mit einem Leitungsquerschnitt von 0,75mm². Somit ist die Verwendung und das Durchführen von PVC-Kabel und Textilkabel mit einem maximalen Außendurchmesser von ca. 6,9mm kein Problem. Bei der Verarbeitung von textilummanteltem Kabel sollten Sie jedoch einen kleinen Trick wie folgt anwenden. Sie schieben die Textilummantelung nach hinten, schneiden ein Stück von dem Kabel-Innenleben ab und ziehen anschließend die Ummantelung wieder nach vorne. Nun können Sie diese mit den Fingern zwirbeln und völlig unkompliziert durch die Zugentlastung durchführen. Hier ist zu beachten, dass bei Verwendung von Zugentlastungen aus Metall ein 3-adriges Kabel zu verwenden ist.
Zugentlaster in Lampenfassung verschrauben
Im Deckel der Fassung befindet sich in der eingepressten Mutter eine Sicherungsschraube, die vor dem Eindrehen einer Zugentlastung gelöst werden muss. Erst dann sind die Gewindegänge frei, sodass das M10x1 Feingewinde nicht beschädigt werden kann. Nach der Montage des Zugentlasters muss die Schraube selbstverständlich wieder leicht angezogen werden. Hierbei handelt es sich um einen Sicherheitsmechanismus, der unbedingt beachtet werden muss, da sonst das Gewinde beschädigt und somit nicht mehr brauchbar ist.
Zugentlaster in Kabeldurchführung befestigen
Zugentlaster mit Außengewinde können Sie bei Kabeldurchführungen mit einer dünnen Blechstärke verwenden. Bei größeren Materialstärken ist die Verwendung von Zugentlastern mit Innengewinde und zusätzlichem Gewinderohr erforderlich. Hier muss selbstverständlich auf der Rückseite des Bleches das Gewinde mit einer Unterlegscheibe/Fächerscheibe und einer Sechskantmutter verschraubt werden.
Wo können Sie Zugentlaster aus Metall für Lampen kaufen?
Sollten Sie zu Zugentlastungen für Lampen noch weiterführende Fragen haben können Sie uns gerne unter unserer Telefon Hotline unter 040 - 653 00 81 anrufen. Oder Sie kommen direkt in unser Geschäft Radio Kölsch Hamburg, Eiffestraße 598 in 20537 Hamburg Hamm und überzeugen sich von der Qualität und lassen sich von unserem Fachpersonal beraten.
